Stacjonarna Zmieniarko – sztaplarka do palet Toppy Falcon Wings Splitter
Stacjonarne
Zasada działania stacjonarnej zmieniarko – sztaplarki do palet.
Ten typ maszyny jest rodzajem hybrydy posiadającej dwie główne funkcje: wymiany palet oraz sztaplowania / desztaplowania ładunków na paletach.
W przypadku wymiany palet:
- Zewnętrzny wózek unoszący wkłada towar pomiędzy płyty boczne urządzenia,
- Zmieniarko sztaplarka delikatnie zaciska produkt od strony dwóch dłuższych boków i lekko unosi go z palety,
- Dodatkowo, aby zapewnić stabilne podparcie ładunku, maszyna wykorzystuje dwa wysuwane „ostrza/skrzydła stalowe”, które wsuwają się pomiędzy najniższą warstwą produktu a paletą.

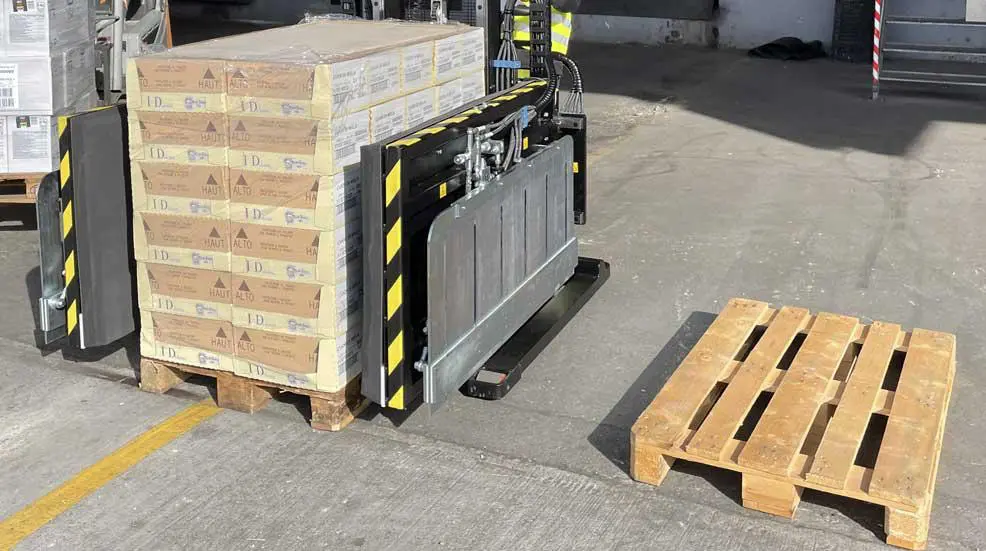

- Podczas gdy towar jest uniesiony i podtrzymywany od dołu wysuwanymi ostrzami – operator zabiera paletę pierwotną a na jej miejsce kładzie paletę docelową.
- Gdy paleta jest podmieniona – towar jest opuszczany na docelowy nośnik; blachy zostają schowane a płyty boczne rozsunięte od ładunku i można odebrać gotowy produkt na podmienionej palecie zewnętrznym wózkiem paletowym.
W przypadku desztaplowania/ sztaplowania towarów:
- Zewnętrzny wózek unoszący wkłada towar pomiędzy płyty boczne urządzenia,

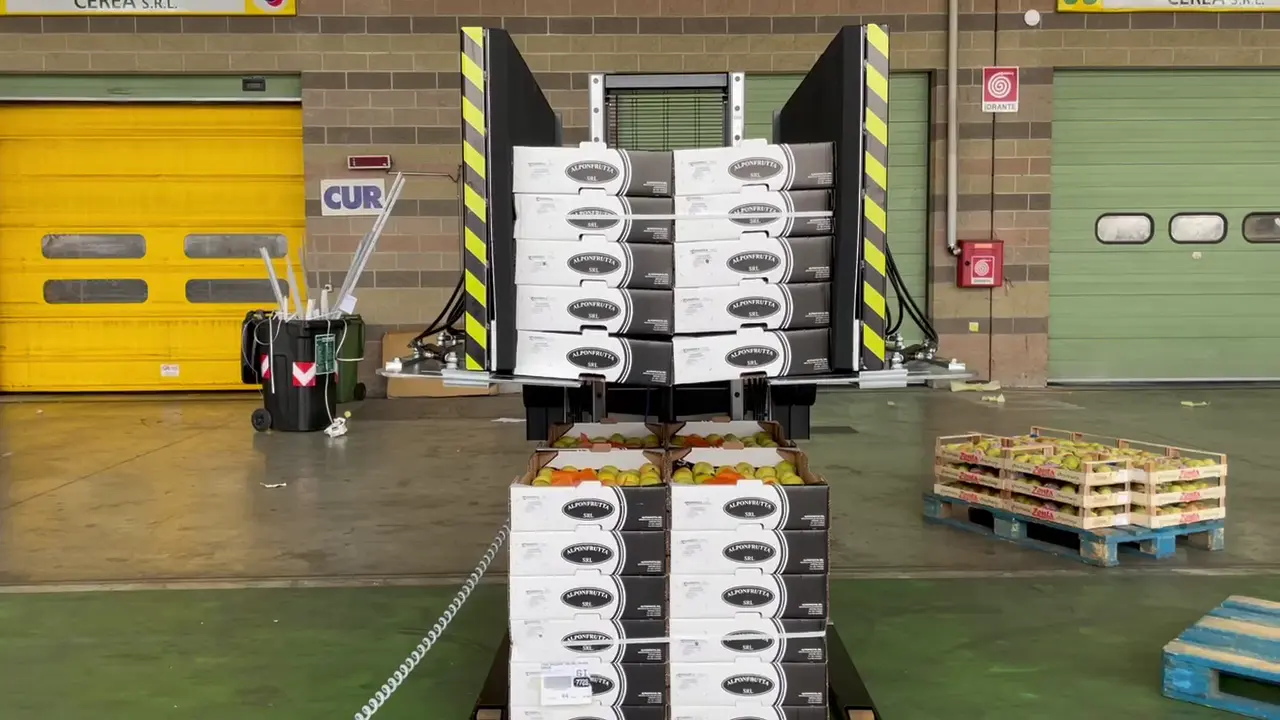

- Zmieniarko sztaplarka delikatnie zaciska produkt od strony dwóch dłuższych boków na odpowiedniej wysokości (może to być max. 1300 mm nad podłogą) i lekko unosi go do góry,

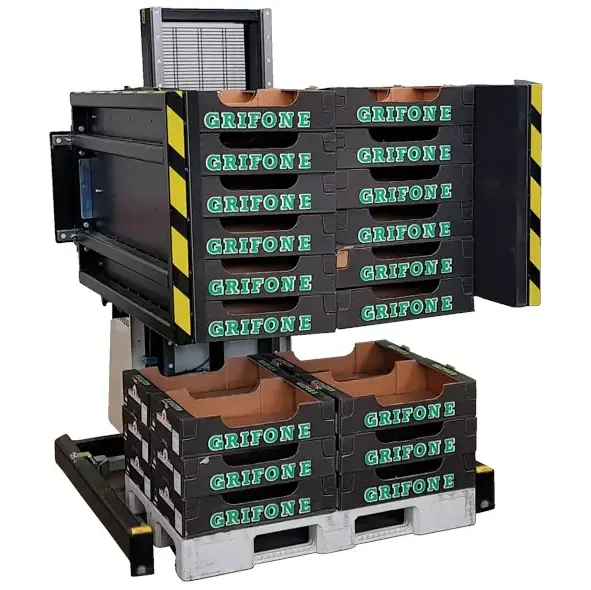

- Dodatkowo, aby zapewnić stabilne podparcie ładunku, maszyna wykorzystuje dwa wysuwane „ostrza/skrzydła stalowe”, które wsuwają się pomiędzy warstwami produktu lub pomiędzy warstwę produktu a paletę.

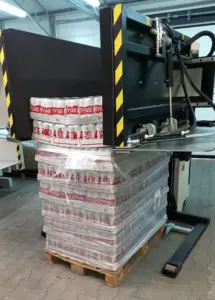

- Podczas gdy towar jest uniesiony i podtrzymywany od dołu wysuwanymi ostrzami – operator zabiera warstwę (jedna lub więcej) towaru i przejeżdża na inną paletę tworząc w ten sposób powiększony stos (w przypadku sztaplowania) lub pomniejszony (w przypadku desztaplowania)
- Gdy paleta jest podmieniona – towar jest opuszczany na docelowy nośnik; blachy zostają schowane a płyty boczne rozsunięte od ładunku i można odebrać gotowy produkt na podmienionej palecie zewnętrznym wózkiem paletowym.
Funkcje w skrócie:

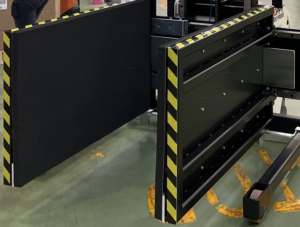

Miękkie a jednocześnie wytrzymałe gumowe nakładki na płytach ściskających zapobiegają uszkodzeniom produktu podczas bocznego ściskania, zapewniając bezpieczne i delikatne obchodzenie się z ładunkiem.

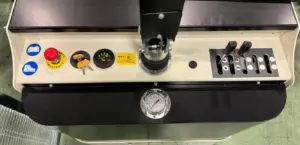

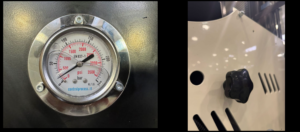

Za pomocą ręcznego manometru umieszczonego po prawej stronie urządzenia można regulować ciśnienie płyt bocznych ściskających zależnie od potrzeb.
Płynna i precyzyjna obsługa jest możliwa dzięki przyjaznym dla użytkownika sterowaniu za pomocą dźwigni, dzięki czemu zmieniarka do palet może być obsługiwana przez każdego operatora (po krótkim szkoleniu).
Płynnie wsuwane pomiędzy podstawę produktu a paletę, zapewniając, że produkt pozostaje bezpieczny podczas unoszenia.
Wyposażony w dwie kamery i podwójne ekrany, dzięki czemu operator bez schylania się widzi dokładnie w jaki sposób ostrza są wkładane między podstawę produktu a paletę.
Masz pytania?
Skontaktuj się z nami!
Opis i charakterystyka działania stacjonarnej zmieniarko-sztaplarki do palet Toppy Falcon Wings Splitter
2.Falcon Wings Splitter to stacjonarna zmieniarko – sztaplarka do palet firmy Toppy, stworzona do podmiany Jednocześnie drugą funkcją tej przekładarki do palet jest desztaplowanie lub sztaplowanie stosu warstw ładunków na paletach. Przede wszystkim nadaje się do tych towarów, które są niestabilne, trudne do uchwycenia a jednocześnie delikatne takie jak warstwowo ułożone fiolki, kartony, jogurty, kartony o cienkich ściankach itd.
Posiada regulowane ciśnienie chwytu, delikatnie unosi ładunek i umożliwia łatwą wymianę palety. Ta stacjonarna podmieniarka do palet z bocznymi płytami dociskowymi jest urządzeniem, które za pomocą dwóch bocznych płyt ściska towar na palecie i podnosi go, a następnie umożliwia swobodną wymianę pustej palety pierwotnej na docelową. Podczas gdy boczne płyty ściskające trzymają ładunek, dodatkowo wsuwają się pod towar dwie płyty stalowe z cienkiej (ale jednocześnie wytrzymałej) ocynkowanej blachy, które zapewniają, że ładunek jest bezpiecznie trzymany i nie wypadnie dolna warstwa. Jest to ulepszona wersja stacjonarnej zmieniarki do palet Toppy Side Press Splitter (odnośnik do podstrony 1A6)
Czytaj więcej
Zmieniarko-sztaplarka do palet Toppy Falcon Wings Fixed Splitter to nowoczesny, stacjonarny system automatycznej zamiany palet, zaprojektowany z myślą o intensywnych procesach logistycznych wymagających wysokiej wydajności i pełnej kontroli nad ładunkiem. Urządzenie łączy w sobie funkcję wymiennika paletowego oraz zaawansowanej sztaplarki, skutecznie zastępując ręczne i czasochłonne operacje nowoczesną, w pełni zautomatyzowaną technologią.
Automatyczna podmieniarka do palet umożliwia szybkie i bezpieczne przełożenie towaru pomiędzy różnymi typami palet bez ryzyka uszkodzeń i bez konieczności ingerencji operatora. Proces zamiany palet odbywa się w sposób powtarzalny i precyzyjny, co przekłada się na poprawę ergonomii pracy, ograniczenie kosztów operacyjnych oraz zwiększenie przepustowości w magazynach i centrach dystrybucyjnych. Tego typu rozwiązania znacząco redukują straty logistyczne i wspierają stabilność całego łańcucha dostaw.
Urządzenie zostało przystosowane do obsługi wielu standardów palet — od europalet i palet przemysłowych, po palety plastikowe, jednorazowe oraz formaty niestandardowe. W zależności od konfiguracji, wymiennik paletowy realizuje proces zamiany poprzez kontrolowany przechył, docisk, przesuw boczny lub wykorzystanie specjalistycznych systemów chwytakowych. Dzięki temu technologia może być precyzyjnie dopasowana zarówno do lekkich opakowań kartonowych, jak i do ciężkich, niestabilnych ładunków.
Kluczowym wyróżnikiem modelu Toppy Falcon Fixed Splitter jest funkcja sztaplowania i desztaplowania warstw towarów ułożonych jedna na drugiej. System umożliwia automatyczne rozdzielanie wysokich stosów produktów na mniejsze, pojedyncze warstwy lub – odwrotnie – ich ponowne układanie. Funkcja ta znajduje szczególne zastosowanie w hipermarketach i centrach dystrybucyjnych, gdzie towar dostarczany jest w wysokich sztaplach, natomiast do sklepów detalicznych powinien trafić w postaci niższych, zdesztaplowanych jednostek logistycznych.
Desztaplowanie towarów znacząco przyspiesza dostęp do poszczególnych warstw ładunku, co ma ogromne znaczenie również w sytuacjach awaryjnych — na przykład przy konieczności szybkiego dotarcia do uszkodzonych skrzynek z owocami lub warzywami. Dzięki automatycznemu systemowi rozdzielania nie ma potrzeby ręcznego przerzucania skrzynek, co ogranicza ryzyko urazów, skraca czas operacji i minimalizuje straty produktów.
Jako urządzenie stacjonarne, zmieniarko-sztaplarka do palet może być w pełni zintegrowana z liniami transportowymi, systemami przenośników, rozwiązaniami AGV/AMR oraz oprogramowaniem WMS. Taka integracja pozwala na płynne włączenie procesu zamiany palet oraz sztaplowania i desztaplowania w zautomatyzowany przepływ materiałów, osiągając nawet kilkadziesiąt cykli roboczych na godzinę.
Dzięki połączeniu automatycznej wymiany palet z funkcją zarządzania warstwami towaru, rozwiązanie to wyznacza nowy standard w nowoczesnej logistyce. Procesy stają się szybsze, bezpieczniejsze i w pełni kontrolowane, a przedsiębiorstwa zyskują realne oszczędności, wyższą jakość obsługi oraz większą elastyczność w zarządzaniu ładunkami.
| Maksymalny ciężar towaru z paletą | 1000kg (opcjonalnie do 1200 kg) |
| Wydajność wymiany palet | Do 20 palet/h |
| Regulacja ciśnienia | Tak – regulowane ciśnienie chwytu |
| Dostępne wersje | Stacjonarna oraz mobilna |
| Zakres szerokości towarów na palecie | 580-1100mm |
| Maksymalna wysokość podnoszenia | 270mm (wersja zmieniarka) lub 1300mm(wersja zmieniarko – sztaplarka) |
| Zasilanie | 400 V |
| Zacisk | hydrauliczny |
| Przewodowy pilot | W zestawie |
| Regulacja docisku ręczna | W zestawie |
| Opcjonalnie | Kamery, wygrodzenie, fotokomórki |
Dodatkowe informacje
Jest dostępna również mobilną wersja tej zmieniarki. Nazywa się: mobilna zmieniarko sztaplarka do palet Toppy Side Press Falcon Wings Splitter i można ją obejrzeć TUTAJ (link do odnośnika 1B4).
Stacjonarna podmieniarka do palet działa na tej samej zasadzie co mobilna, wyróżnia ją kilka kwestii.
Różnice podstawowe stacjonarna zmieniarko sztaplarka do palet vs mobilna zmieniarko desztaplarka:
- jest zasilana prądem stałym 400V a nie zasilana akumulatorowo,
- umożliwia podmianę oraz desztaplowanie palet w miejscu wygrodzonym, odizolowanym od pozostałej części hali,
- wymaga obsługi z zewnątrz (np. wózkiem unoszącym),
- może pracować non-stop (o ile ma zasilanie) itd.

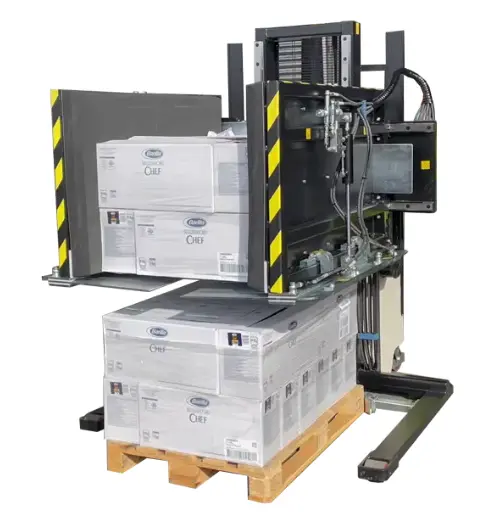

Zdjęcie mobilnej sztaplarko-zmieniarki do palet:
Dzięki możliwości bezpieczniejszej obsługi ładunków niż tradycyjne wózki z płytami bocznymi, Falcon Wings jest jedną z najlepiej sprzedających się zmieniarek palet w naszym asortymencie.
